负荷概况

主要负荷为门机、变频类负载。设备工作时消耗大量无功电流，无功电流在变压器的高压侧和低压侧导致明显的电压降落，特别在门机、吊车起升下降的过程中电压闪变、电压波动非常明显。系统功率因数很低，变压器容量不足，每月缴纳一定数量的罚款。

治理措施

治理措施为SVG安装在变压器后端，配置2台TUR SVG 320kvar静止无功发生器。

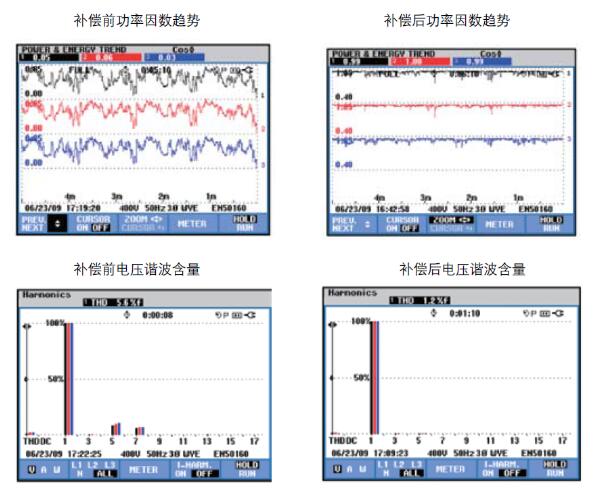

补偿效果

从补偿效果可以看出，配置2台TUR SVG 320kvar静止无功发生器后，TUR SVG能适时跟踪配电系统中的无功需求量并及时补偿，不出现过补及欠补现象，并保证功平均功率因数在0.99左右，视在电流大大下降，减少了无功电流对配电系统的冲击，减小电压波动，谐波电压畸变率由5.6%下降到1.2%，消除了力率电费罚款，为配电系统的安全、稳定运行提供了保障。
